Podstawowa wiedza na temat 2-pinu, 3-pinu i 4-pinu wentylatora chłodzącego

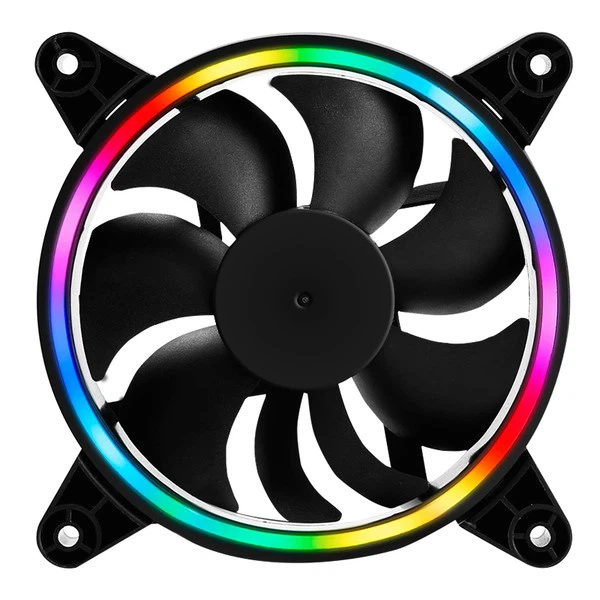

Wentylatory chłodzące są wymagane dla procesora, karty graficznej, obudowy i zasilacza. Ważnym wydarzeniem jest także kontrolowanie hałasu i wydajności wentylatorów. Wiele osób nadal nie potrafi odróżnić 2-przypinanych, 3-przypinanych i 4-przypinanych fanów.
Istnieje wiele metod klasyfikacji wentylatorów chłodzących, w tym wentylatorów prądu stałego, prądu stałego i prądu przemiennego, a także wentylatorów szczotkowych, bezszczotkowych, z łożyskami kulkowymi i olejowymi. Mówimy tutaj głównie o interfejsie linii zasilającej wentylatorów chłodzących, który można podzielić na 2 piny, 3 piny i 4 piny.
2-wentylator pinowy: prosty i szorstki, ale nie może zmierzyć prędkości
Wentylator chłodzący 2-oznacza, że ma on tylko dwa rodzaje linii zasilających, jedną do uziemienia, a drugą do zasilania. Ma prostą strukturę, ale niewiele funkcji i nie może mierzyć prędkości. Jeśli chcesz przyspieszyć regulację, musisz skorzystać z innych rozwiązań.
3-wentylator pinowy: regulacja prędkości napięcia VC, słaba elastyczność
Interfejs wentylatora 3-pinowy dodaje żółtą linię na podstawie oryginalnej czerwonej i czarnej linii. Odpowiada głównie za pomiar prędkości. Dzięki niemu płyta główna może wykryć, czy wentylator się obraca i jaka jest jego prędkość. Jednakże regulacja prędkości wentylatora 3-pinowego odbywa się poprzez regulację napięcia wentylatora. Po pierwsze, regulacja prędkości nadal nie jest wystarczająco elastyczna. Wykrywanie temperatury pochodzi z płyty głównej i nie może odzwierciedlać informacji o stanie procesora w czasie rzeczywistym. Co więcej, BIOS płyty głównej jest wymagany do ustawienia różnych parametrów, więc to, czy można regulować prędkość, zależy od tego, czy płyta główna ją obsługuje, czy nie.
4-wentylator pinowy: bardziej elastyczna i inteligentna regulacja prędkości:
Od 2-pinu do 3-pinu problem regulacji prędkości wentylatora nie został całkowicie rozwiązany. Dlatego w dobie LGA775 wspólni producenci Intela wprowadzili nową specyfikację regulacji prędkości PWM. Wentylator chłodzący ma cztery piny, a linia PWM (modulacja szerokości impulsu) jest dodana na podstawie 3-pinu. Dodatkowa linia PWM polega na wykorzystaniu mechanizmu PWM do regulacji prędkości wentylatora, a napięcie wentylatora jest stałe, co pozwala uniknąć szeregu wad związanych z kontrolowaniem napięcia w celu zmiany prędkości.
Czasami nawet jeśli wentylator jest sterowany za pomocą 4-pinowego PWM, po podłączeniu do płyty głównej nadal nie jest w stanie inteligentnie kontrolować prędkości. Ten problem może być związany z płytą główną, ponieważ interfejsy 4-pinów na płycie głównej niekoniecznie są kontrolowane przez PWM, ale także przez napięcie. Obecnie 2-wentylatory do pinezek są rzadkością w codziennym użyciu, a jest więcej 3-fanów pinezek i 4-pinów. Z punktu widzenia doświadczenia pierwszym wyborem są 4-wentylatory z pinami z funkcją PWM i płytą główną, a większość wentylatorów z płytą główną i radiatorem procesora to 4-wentylatory z pinami PWM.
