3D VC Rozwiązania termiczne
Wraz z szybkim rozwojem technologii i centrów danych 5G, efektywne chłodzenie i zarządzanie termicznie stały się kluczowymi wyzwaniami w projektowaniu stacji bazowych 5G, GPU i serwerów. W tym kontekście technologia 3D VC (komora Vapor)-innowacyjne trójwymiarowe dwufazowe rozwiązanie wyrównania termicznego HaS pojawiły się jako skuteczne podejście do zarządzania termicznego dla stacji bazowych 5G, serwerów i procesorów graficznych.
Kluczowe atrakcje:
Zapotrzebowanie przemysłu: Rosnąca gęstość mocy w infrastrukturze 5G i obliczenia wysokowydajne wymagają zaawansowanych rozwiązań chłodzenia.
Technologia 3D VC:
Dźwigniadwufazowe transfer ciepładla lepszej jednolitości termicznej
Projekt 3Dumożliwia kompaktową integrację z złożonymi geometrią (np. moduły wielokrotne)
Rozwiązuje wyzwania hotspot w5G MmiMo Antena, Klastry GPU, Iserwery w skali stojakowej
Zastosowania:
Stacje bazowe 5G: Łagodzi ciepło ze wzmacniaczy mocy w kompaktowych obudowach
Centra danych: Zwiększa niezawodność chłodzonych cieczami stojaków GPU
Obliczanie krawędzi: Obsługuje pasywne chłodzenie dla energooszczędnych wdrożeń
Zaleta techniczna:
W porównaniu z tradycyjnymi rurami cieplnymi lub przewodnictwem solidnym, oferuje 3D VC:
✓ 30–50% niższa opór termiczny(Dane eksperymentalne)
✓ <1°C temperature variancew różnych źródłach ciepła
✓ SkalowalnośćOd poziomu chipu do chłodzenia na poziomie systemowym
Przegląd 3D VC

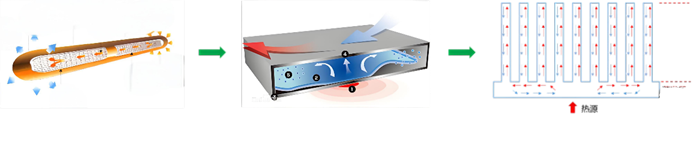

Dwórzfazowe przenoszenie ciepła wykorzystuje utajone ciepło zmiany fazy płynu roboczego, aby osiągnąćWysoka wydajność termicznaIDoskonała jednolitość temperatury, sprawiając, że w ostatnich latach jest coraz bardziej przyjmowany w chłodzeniu elektronicznym. Z technologii ewolucji technologii wyrównania termicznego1D (liniowy)Rury ogrzewane do2d (płaski)Kumole parowe (VCS), którego kulminacjąZintegrowane wyrównanie termiczne 3D-Ścieżka technologii 3D VC.
2.2 Definicja i zasada pracy
3D VC polega na spawaniu wnęki podłoża na wnęce płetw PCI, tworzącZintegrowana komora. Komora jest wypełniona płynem roboczym i uszczelniona. Przenoszenie ciepła następuje przez:
Odparowanie: Płyn odparowuje w jamie podłoża (w pobliżu układu).
Kondensacja: Vapor kondensuje się na płetwach (z dala od źródła ciepła).
Krążenie oparte na grawitacji: Zaprojektowane ścieżki przepływu umożliwiają ciągłe dwufazowe cykl, osiągając optymalną jednolitość temperatury.
2.3 Zalety techniczne
3D VC znacznieRozszerza zakres wyrównania termicznegoIzwiększa zdolność rozpraszania ciepła, Oferta:
Ultra-wysoka przewodność cieplna
Najwyższa jednolitość temperatury
Kompaktowa, zintegrowana struktura
Ujednolicając podłoże i płetwy do jednego projektu 3D, to:
✓ Zmniejsza gradienty termiczne między komponentami
✓ Poprawia wydajność konwekcyjnego przenoszenia ciepła
✓ obniża temperatury chipów wStrefy o wysokiej zawartości rozcierania
Ta technologia jest kluczowaStacje bazowe 5G, WłączanieminiaturyzacjaILekkie projekty.
Część 3: 3D VC w stacjach podstawowych 5G
3.1 Wyzwania termiczne
5G stacje bazowe stoją w obliczu zlokalizowanych układów o wysokim ogrzewaniu, w których konwencjonalne roztwory roztworów-termalne materiały interfejsu, materiały obudowy i 2D VC (substrat HPS\/Fin PCIS)-tylko nieznacznie zmniejszają oporność cieplną.
3.2 Korzyści z 3D VC
Bez zewnętrznych ruchomych części 3D VC zapewnia:
Skuteczne rozprzestrzenianie ciepłaza pośrednictwem architektury 3D
Jednolity rozkład temperatury(Mniej niż lub równa wariancji 3 stopni)
Łagodzenie hotspotudla komponentów o dużej mocy
3.3 Studium przypadku: ZTE i FERROTEC
Wykazał wspólny prototyp:
>Zmniejszenie 10 stopni TMaxvs. projekty oparte na PCI
Jednoramentalność podłoża\/płetwyutrzymywane w ciągu 3 stopni
Zweryfikowana wykonalność dlaMniejsze, lżejsze stacje bazowe
Część 4: Przyszłe perspektywy
4.1 Innowacje techniczne
Dalszy potencjał optymalizacji obejmuje:
Przybory: Lekkie, wysokobadrewność skorupy; Zaawansowane płyny robocze
Struktury: Nowatorskie wsparcie, architektury płetw i projekty montażu
Procesy: Formowanie rurki, cięcie płetwy, spawanie, knot naczyń włosowatych
Ulepszenie dwufazowe: Projekt ścieżki przepływu, zlokalizowane struktury wrzenia, uzupełnianie płynu przeciw grawitacji
4.2 Perspektywy rynkowe
Popyt na 5G: 3D VC przekracza limity materiału, umożliwiając lekkie projekty o dużej gęstości.
Pojawiające się zastosowania: Aluminiowe 3D VC zyskują w IT i falownika PV, z szybkim wzrostem telekomunikacyjnego.
Wyzwania związane z niezawodnością: Wymagania dotyczące utrzymania stacji wymagania wymagania Rygorystyczne kontrole procesów. Podczas gdy niektóre firmy pozostają ostrożne, inne aktywnie rozwijają łańcuch dostawców i badania i rozwój.
Wniosek: 3D VC jest technologią transformacyjną do zarządzania termicznego nowej generacji, przygotowaną do redefiniowania chłodzenia infrastruktury 5G.
