Jak działa chłodnica z komorą parową

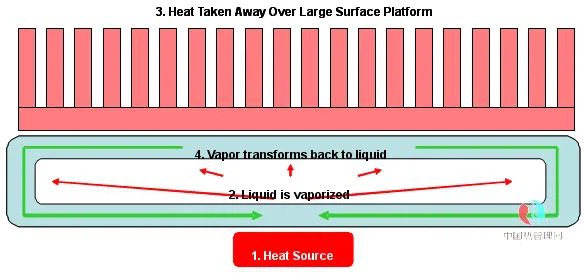

Komory parowe to płaskie rozwiązania termiczne stosowane zamiast rozpraszaczy ciepła w celu równomiernego i bardziej wydajnego rozpraszania ciepła ze źródła na platformę o większej powierzchni. Źródło ciepła przekazuje ciepło do komory parowej, a ciepło doprowadzone powoduje odparowanie płynu roboczego wewnątrz komory, rozprzestrzeniając się na całą wewnętrzną objętość, skraplając na dużej powierzchni, szybko schładzając parę i przekształcając ją z powrotem w ciecz. Ciecz transportowana jest z powrotem do źródła ciepła poprzez strukturalną wyściółkę wewnętrznej ściany komory.

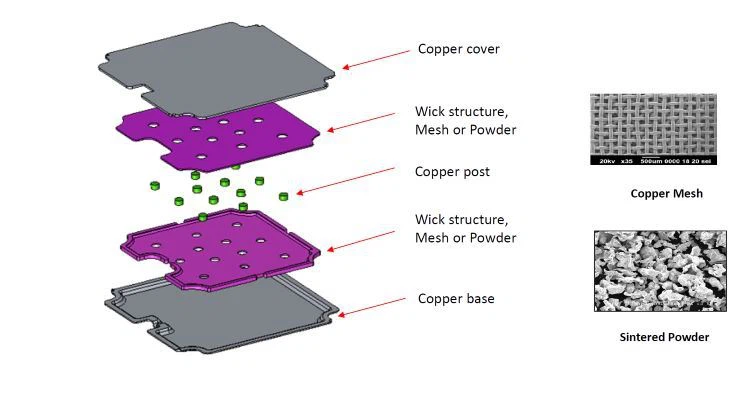

Ogólnie rzecz biorąc, komory parowe działają podobnie jak rury cieplne (rury cieplne) i znacznie wydajniej radzą sobie ze źródłami dużej mocy (ciepła). Radiator VC jest zwykle używany w produktach elektronicznych, które wymagają małej objętości lub szybkiego chłodzenia. Obecnie ma zastosowanie głównie do serwerów, wysokiej klasy kart graficznych i innych produktów. Jest silnym konkurentem trybu rozpraszania ciepła przez rurkę cieplną. Wygląd komory parowej to płaski obiekt w kształcie płyty, górna i dolna część są odpowiednio wyposażone w pokrywę blisko siebie, a część wewnętrzna wsparta jest na miedzianej kolumnie. Górne i dolne arkusze miedzi VC są wykonane z miedzi beztlenowej, zwykle czystej wody jako płynu roboczego, a struktura kapilarna jest wytwarzana w procesie spiekania proszku miedzi lub siatki miedzianej.
Dopóki komora parowa zachowuje swoją charakterystykę płaskiej płyty, zarys modelowania zależy od otoczenia zastosowanego modułu rozpraszania ciepła i nie ma ograniczeń co do kąta umieszczenia podczas użytkowania. W praktyce różnica temperatur mierzona w dowolnych dwóch punktach płyty może być mniejsza niż 10 stopnia, czyli bardziej równomiernie niż w przypadku rury cieplnej prowadzącej do źródła ciepła. Dlatego od niego wzięła się nazwa płyty wyrównującej temperaturę. Opór cieplny zwykłej płytki wyrównującej temperaturę wynosi 0,25 stopnia / W, który jest przykładany do 0 stopni ~ 150 stopni.
Ze względu na dojrzałą technologię i tani moduł chłodzący z rurką cieplną, obecna konkurencyjność rynkowa komory parowej jest nadal gorsza w porównaniu z rurką cieplną. Jednakże, ze względu na szybki wzrost wydajności cieplnej VC, jego zastosowanie jest skierowane na rynek, gdzie zużycie energii przez produkty elektroniczne, takie jak procesor lub karta graficzna, przekracza 80 W ~ 100 W. Dlatego komora parowa to głównie produkty niestandardowe, które są odpowiednie dla produktów elektronicznych wymagających małej objętości lub szybkiego odprowadzania ciepła. Obecnie ma zastosowanie głównie do serwerów, telefonów komórkowych, wysokiej klasy kart graficznych i innych produktów. W przyszłości będzie można go również zastosować do odprowadzania ciepła z wysokiej klasy sprzętu telekomunikacyjnego i lamp LED dużej mocy.
