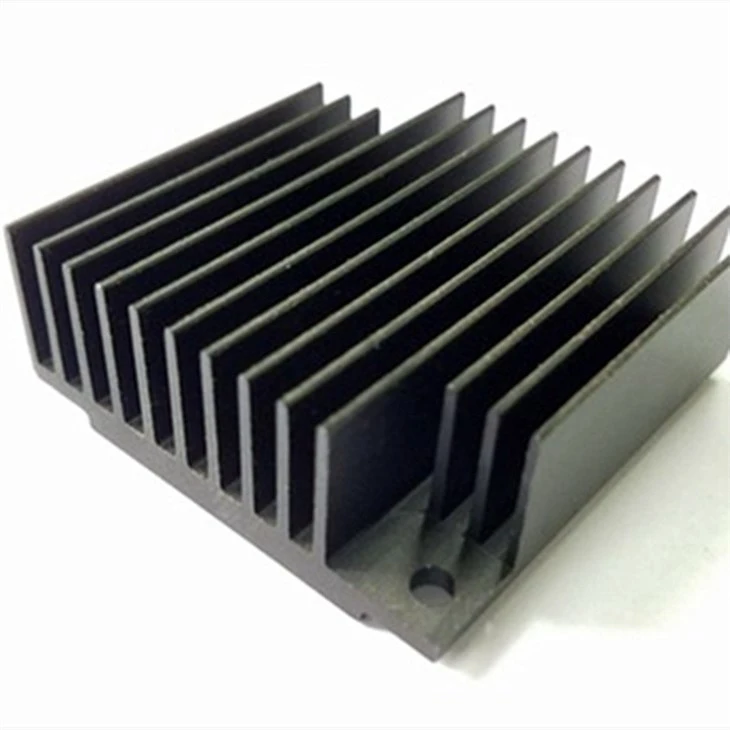

Aluminiowy wytłaczany grzejnik inwerterowy

Kliknij linię nawigacyjną „odwiedź fabrykę online”, aby odwiedzić naszą fabrykę

  Podczas pracy falownik będzie generować pewien pobór mocy. Ze względu na stosowanie różnych urządzeń, różne metody sterowania, różne marki i różne specyfikacje falowników, zużycie energii jest również różne. Z danych wynika, że ​​pobór mocy przez falownik wynosi zazwyczaj 4–5 procent jego mocy. Wśród nich część falownika stanowi około 50 procent, obwody prostowania i prądu stałego stanowią około 40 procent, a obwód sterowania i ochrony stanowi 5 ~ 15 procent. Zasada 10 stopni mówi, że gdy temperatura urządzenia spadnie o 10 stopni, niezawodność urządzenia podwaja się. Widać jak ważne jest radzenie sobie z odprowadzaniem ciepła przez falownik, zapobieganie wzrostowi temperatury, poprawa niezawodności urządzenia, a tym samym wydłużenie żywotności sprzętu.

Dla różnej mocy falownika musimy wybrać inny typ radiatorów, aby schłodzić urządzenie. Zwykle chcielibyśmy wybrać radiator z rurką cieplną lub radiator z komorą parową dla falowników dużej mocy, ale w przypadku niektórych urządzeń falowników małej mocy aluminium wytłaczany radiator z falownikiem może spełniać wymagania termiczne, ten typ radiatora ma lekkie, łatwe w produkcji, ekonomiczne itp. zalety. Aby szybko przenieść ciepło z wewnętrznych elementów falownika, osiągnąć cel szybkiego obniżenia temperatury wewnętrznych elementów falownika i poprawić żywotność falownika, jak zaprojektować wytłaczany grzejnik, aby uzyskać doskonałe ciepło wydajność rozpraszania?

1. Maksymalnie zwiększ powierzchnię rozpraszania ciepła grzejnika

Na przykład moc grzewcza falownika 5kW wynosi 125W. Zgodnie z naturalnym chłodzeniem przy 6 0 stopniach, maksymalna gęstość strumienia ciepła może wynosić 0,05 W/cm2, a powierzchnia rozpraszania ciepła wynosi co najmniej około 0,25 m2, aby utrzymać objętość radiatora , musimy dodać więcej płetw, a płetwy są zaprojektowane ze zmarszczkami, które zwiększają powierzchnię rozpraszania ciepła, aby poprawić ich wydajność.

2. Szczelna struktura styku płaszcza z chłodnicą

Obudowa falownika jest stopem aluminium, który ma dobrą przewodność cieplną, przy użyciu integralnej struktury skorupy, grzejnik i obudowa są bezpośrednio i ściśle połączone przez dużą powierzchnię, a ciepło komponentów może być bezpośrednio przenoszone do obudowy ze stopu aluminium przez grzejnik, tworząc ścieżkę rozpraszania ciepła urządzenia → grzejnik → obudowa → powietrze .

Ponadto ciepło komponentów może być kierowane do obudowy przez powietrze wewnątrz falownika, a następnie rozpraszane na zewnątrz przez obudowę. Powstaje kolejna ścieżka rozpraszania ciepła urządzenia → powietrze wewnętrzne → obudowa → powietrze zewnętrzne.

Projekt konstrukcji wystawienia induktora mocy urządzenia grzewczego na zewnątrz w celu obniżenia temperatury w obudowie. Cewka indukcyjna jest niezależna, a ciepło może być skutecznie rozpraszane.

W takiej konstrukcji, chociaż temperatura obudowy falownika wzrasta, temperatura elementów wewnątrz falownika będzie spadać szybciej, zapewniając w ten sposób dłuższą żywotność i normalną pracę komponentów i falownika.

Odmiany radiatora

Symulacja termiczna

Fabryka i warsztat

Proces wytłaczania



Certyfikaty

Sinda Thermal jest wiodącym producentem termicznym w Chinach, nasza fabryka została założona w 2014 roku i zlokalizowana w mieście Dongguan w Chinach, oferujemy różnorodne radiatory i inne części z metali szlachetnych. Nasz zakład posiada 30 zestawów zaawansowanych i cennych maszyn CNC i maszyn do tłoczenia, posiadamy również wiele przyrządów do testowania i eksperymentowania oraz profesjonalny zespół inżynierów, dzięki czemu nasza firma może wytwarzać i dostarczać produkty wysokiej jakości o wysokiej precyzji i doskonałej wydajności termicznej. Sinda Thermal jest poświęcona szerokiej gamie radiatorów, które są szeroko stosowane w nowych zasilaczach, pojazdach nowej energii, telekomunikacji, serwerach, IGBT i Madical. Wszystkie produkty są zgodne ze standardem Rohs/Reach, a fabryka posiada kwalifikacje ISO9001 i ISO14001. Nasza firma jest partnerem wielu klientów za dobrą jakość, doskonałą obsługę i konkurencyjną cenę. Sinda Thermal to świetny producent radiatorów dla klientów na całym świecie.


Często zadawane pytania
1. P: Czy jesteś firmą handlową lub producentem?
Odp .: Jesteśmy wiodącym producentem radiatorów, nasza fabryka istnieje od ponad 8 lat, jesteśmy profesjonalni i doświadczeni.

2. P: Czy możesz świadczyć usługi OEM/ODM?
Odp .: Tak, dostępne są OEM / ODM.

3. P: Czy masz limit MOQ?
Odp .: Nie, nie konfigurujemy MOQ, dostępne są próbki prototypów.

4. P: Jaki jest czas realizacji produkcji?
Odp.: W przypadku próbek prototypowych czas realizacji wynosi 1-2 tygodni, w przypadku produkcji masowej czas realizacji wynosi 4-6 tygodni.

5. P: Czy mogę odwiedzić twoją fabrykę?
O: Tak, witamy w Sinda Thermal.

Popularne Tagi: aluminiowy ekstrudowany grzejnik inwerterowy, Chiny, producenci, zindywidualizowane, hurtowe, kup, luzem, wycena, niska cena, w magazynie, bezpłatna próbka, wyprodukowane w Chinach
