Chłodzenie komory parowej

Kliknij linię nawigacji "Odwiedź fabrykę online", aby odwiedzić naszą fabrykę

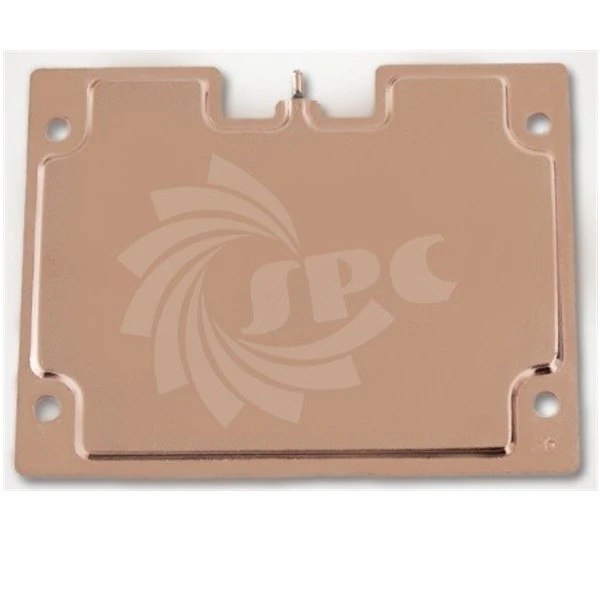

Komora parowa jest z wyglądu obiektem przypominającym płaską płytę, z dwiema miedzianymi pokrywami po górnej i dolnej stronie, które są zamknięte na siebie i wsparte na miedzianych filarach wewnątrz. Górne i dolne blachy miedziane na komorze parowej wykonane są z miedzi beztlenowej, zwykle czystej wody jako płynu roboczego, a struktura kapilarna wykonana jest ze spiekania proszku miedzianego lub siatki miedzianej. Tak długo, jak komora parowa zachowuje swoją płaską charakterystykę, nie ma ograniczeń co do kształtu i nie ma ograniczeń co do kąta umieszczenia podczas użytkowania.

W praktycznym zastosowaniu szczelina temperaturowa mierzona w dowolnych dwóch punktach na płycie może być mniejsza niż 10 ° C, co jest bardziej jednolite niż rurka cieplna przewodząca ciepło ze źródła ciepła. Opór cieplny wspólnej komory parowej wynosi 0,25 ° C / W i jest stosowany w temperaturze od 0 ° C do 100 ° C.

Komora parowa jest wnęką próżniową z mikrostrukturą na ścianie wewnętrznej. Gdy ciepło jest przewodzone ze źródła ciepła do obszaru parowania, ciecz chłodząca we wnęce jest podgrzewana w środowisku o niskiej próżni i zaczyna odparowywać ciecz chłodzącą. Pochłania energię cieplną i szybko rozszerza się objętościowo, a czynnik chłodzący w fazie gazowej szybko wypełnia całą wnękę. Gdy medium robocze fazy gazowej zetknie się ze stosunkowo zimnym obszarem, nastąpi kondensacja, a ciepło zgromadzone podczas parowania zostanie uwolnione przez zjawisko kondensacji. Skondensowana ciecz chłodząca powróci do wyparnego źródła ciepła przez kanał kapilarny mikrostruktury, a operacja ta zostanie powtórzona wokół wnęki.

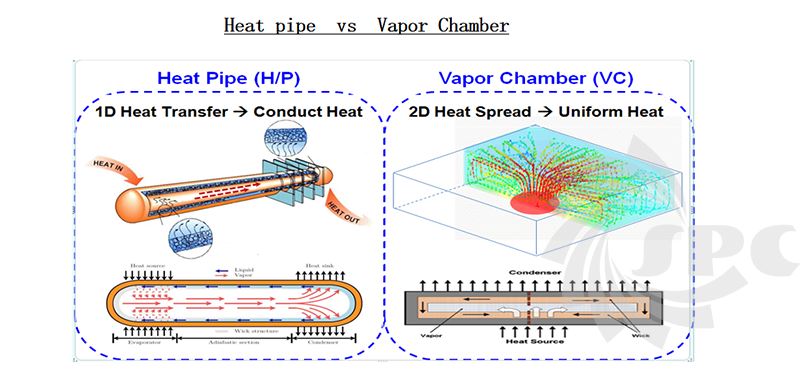

Zasada działania komory parowej jest podobna do zasady działania rurki cieplnej. Odparowanie i kondensacja cieczy w płycie operacyjnej zabierze ciepło i zakończy proces pełnego rozpraszania ciepła. Odparowanie cieczy w komorze parowej trwa, a ciśnienie w komorze utrzyma równowagę wraz ze zmianą temperatury. Przewodność cieplna cieczy jest niska, gdy działa w niskiej temperaturze, ale ponieważ lepkość cieczy zmienia się wraz z różnicą temperatur, komora parowa może również pracować w temperaturze 5 ° C lub 10 ° C.

Specyfikacja produktu

Wskazówki: całą specyfikację i wykończenie powierzchni można dostosować.

Zalety komory parowej

  Wydajność cieplna komory parowej jest znacznie lepsza niż rurki cieplnej, chociaż VC jest uważana za płaską rurkę cieplną, komora parowa nadal ma wiele zalet:

• Komora parowa ma lepszy efekt korekcji temperatury niż rurka cieplna;




• Komora parowa może kontaktować się bezpośrednio ze źródłem ciepła w celu zmniejszenia oporu cieplnego;




• Komora parowa może rozwiązać problemy termiczne urządzeń o dużej mocy przy mniejszej objętości.

Nasze możliwości fabryczne

 Sinda Thermal ma bardzo profesjonalny zespół inżynierów do projektowania i oceny budowy komory parowej, posiadamy ponad 30 maszyn tłoczących, dzięki czemu możemy produkować górną pokrywę i dolną podstawę we własnym zakresie, a także mamy dwie linie lutownicze, które moduł chłodzenia komory parowej może być lutowany w domu, a także mamy odpowiedni sprzęt testowy, ponad 100 pracowników, aby sprostać różnym wymaganiom. Skontaktuj się z nami, jeśli masz jakiekolwiek problemy termiczne.
