Wprowadzenie do rodzajów radiatorów
Radiator to urządzenie lub instrument, który przenosi ciepło wytwarzane przez maszyny lub inne instrumenty w procesie roboczym w czasie, aby uniknąć wpływu na ich normalną pracę. Typowe grzejniki można podzielić na chłodzenie powietrzem, chłodzenie promieniowaniem cieplnym, radiator z rurką cieplną, chłodzenie cieczą, chłodzenie półprzewodników, chłodzenie sprężarki i inne typy zgodnie z trybem rozpraszania ciepła.
W termologii istnieją trzy popularne tryby wymiany ciepła: przewodzenie ciepła, konwekcja ciepła i promieniowanie cieplne. Kiedy sama substancja chemiczna lub gdy substancja chemiczna styka się z substancją, przenoszenie energii kinetycznej nazywa się przewodzeniem ciepła, które jest również najbardziej rozległym trybem konwekcji ciepła.
Na przykład sposób, w jaki podstawa radiatora procesora i procesor bezpośrednio stykają się ze sobą w celu odprowadzania ciepła, należy do przewodzenia ciepła. Konwekcja termiczna odnosi się do trybu konwekcji termicznej, w którym płynąca ciecz (para lub ciecz) przesunie strefę subtropikalną. W oprogramowaniu systemu chłodzenia hosta komputera tryb chłodzenia „wymuszona konwekcja termiczna”, w którym wentylator chłodzący zwiększa płynność pary, jest bardziej powszechny. Promieniowanie cieplne odnosi się do przenoszenia ciepła za pomocą źródeł promieniowania podczerwonego, a najczęstszym dziennym jest promieniowanie słoneczne. Te trzy metody rozpraszania ciepła nie są niezależne. W codziennej wymianie ciepła te trzy metody rozpraszania ciepła są generowane w tym samym czasie i odgrywają rolę razem.

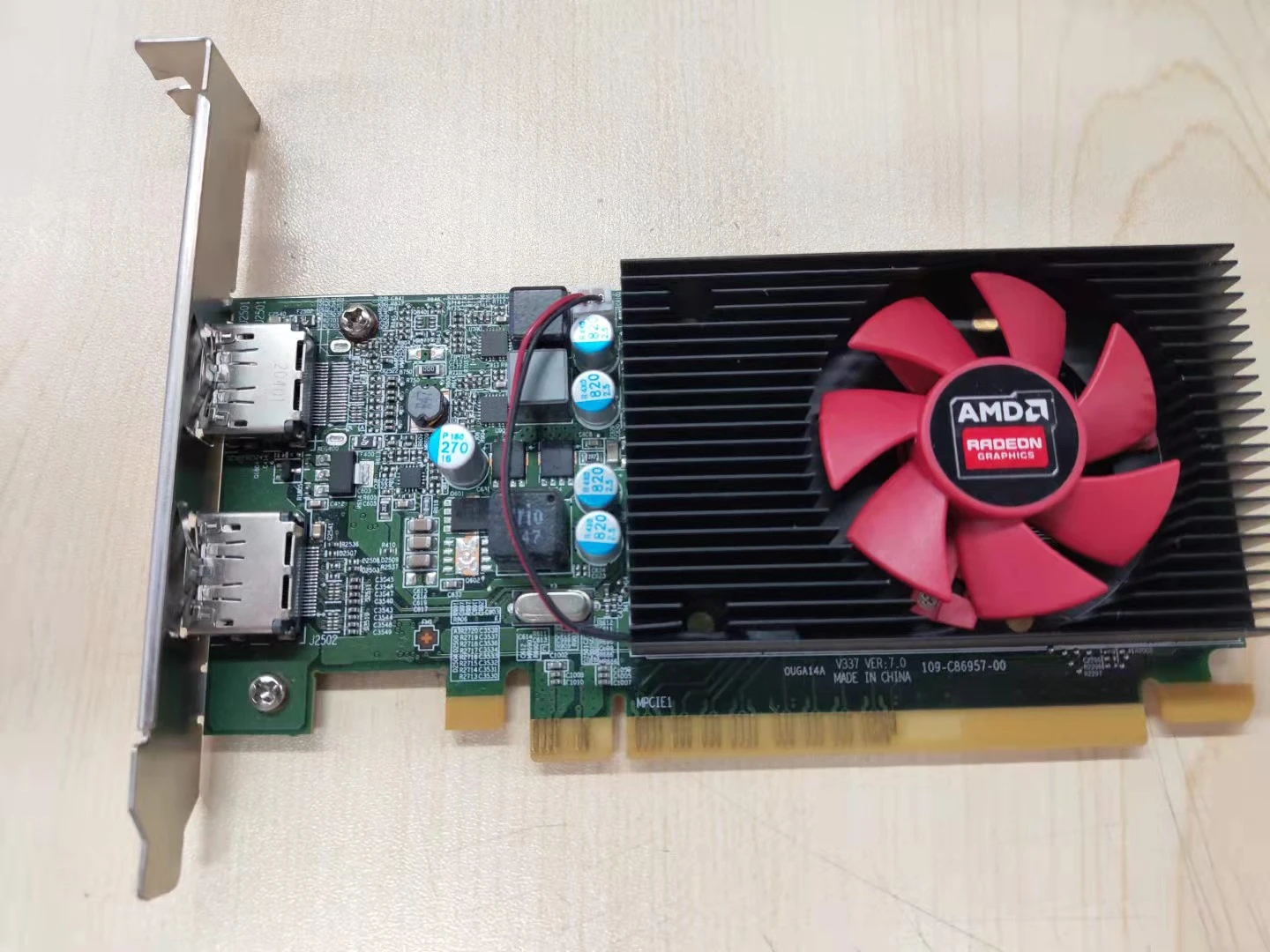

1. Radiator chłodzący powietrze jest najbardziej powszechny i stosunkowo prosty, ciepło pochłaniane przez radiator jest pobierane przez wentylator. Ma zalety stosunkowo niskiej ceny oraz łatwej instalacji i obsługi, ale w dużym stopniu opiera się na środowisku naturalnym. Na przykład, gdy temperatura wzrośnie, a procesor zostanie przetaktowany, jego charakterystyka rozpraszania ciepła zostanie znacznie zmieniona.

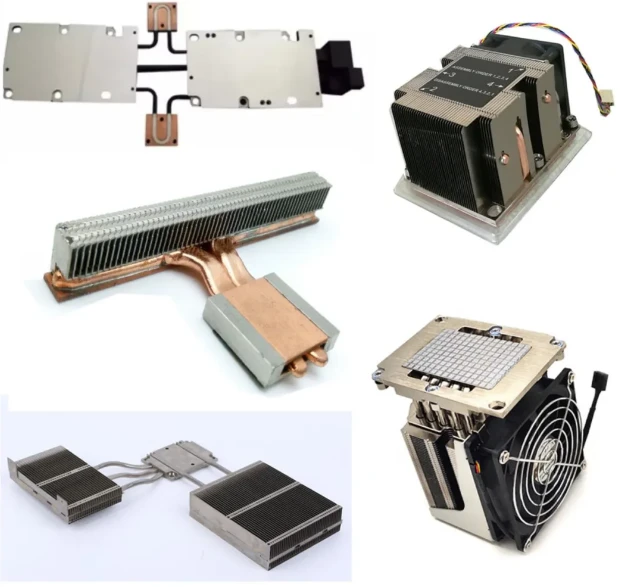

2. Rura cieplna jest elementem wymiany ciepła o wyjątkowo wysokiej wydajności wymiany ciepła. Wykorzystuje ulatnianie się i krzepnięcie cieczy w całkowicie zamkniętym elektrozaworze próżniowym do przenoszenia ciepła. Wykorzystuje podstawową zasadę cieczy, taką jak efekt kapilarny, i ma praktyczny efekt podobny do kompresora lodówki. Ma szereg zalet, takich jak wysoka wymiana ciepła, doskonała temperatura izostatyczna, całkowity obszar przewodzenia ciepła po obu stronach ciepła i zimna można dowolnie zmieniać, przewodzenie ciepła na duże odległości, regulowana temperatura itp. Co więcej, wymiennik ciepła złożony z rurek cieplnych ma zalety w postaci wysokiej sprawności przewodzenia ciepła, zwartej budowy i niewielkich strat oporu cieczy.

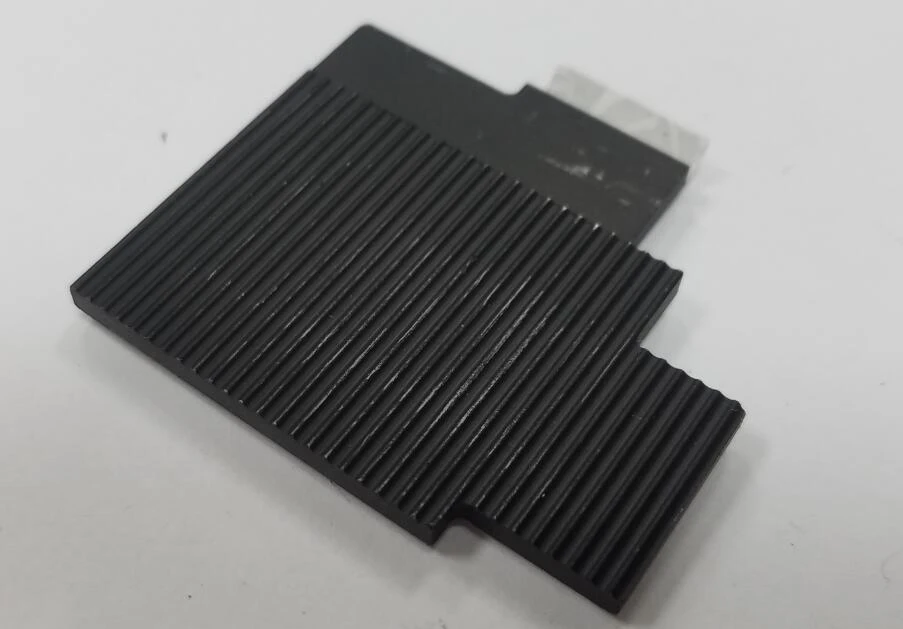

3. Promieniowanie cieplne jest rodzajem powłoki o wysokim rozpraszaniu ciepła promieniowania. Ze względu na wysoki współczynnik promieniowania cieplnego promieniowanie cieplne może być emitowane szybciej. Może być używany w środowisku powyżej 500 stopni przez długi czas bez zrzucania, żółknięcia, pękania i innych zjawisk. Jednocześnie może również poprawić wydajność rozpraszania ciepła części po powlekaniu, a także znacznie poprawić odporność części na korozję i wysoką temperaturę.

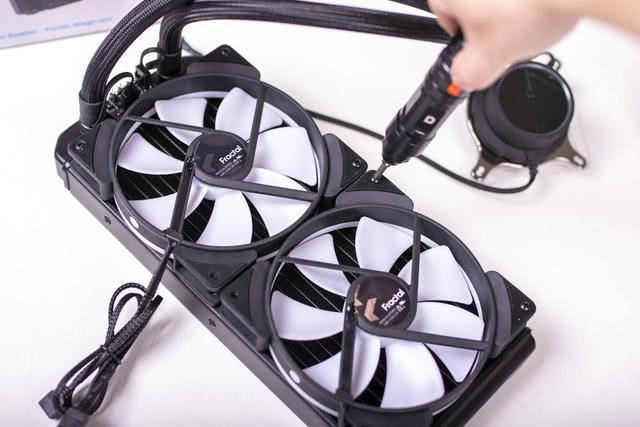

4. Chłodzenie cieczą to ciepło pobierane z radiatora przez układ wymuszonego obiegu napędzany przez pompę. W porównaniu z chłodzeniem powietrzem ma zalety cichej, stabilnej redukcji temperatury i mniejszej zależności od środowiska naturalnego. Jednak cena rury cieplnej i chłodzenia cieczą jest stosunkowo wysoka, a montaż jest stosunkowo niewygodny.

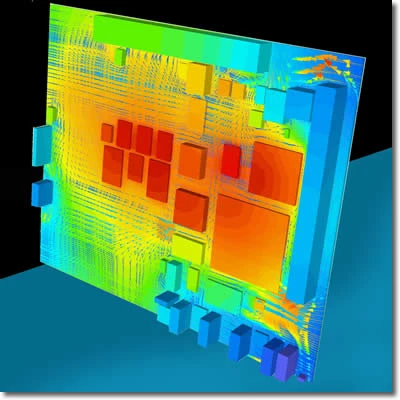

Wydajność chłodzenia termicznego radiatorów związana z przewodnością cieplną surowców radiatora, pojemnością cieplną materiałów radiatora i substancji rozpraszających ciepło oraz rozsądną całkowitą powierzchnią rozpraszania ciepłaradiator. Na etapie projektowania termicznego konieczne jest rozważenie różnych czynników przed podjęciem decyzji o definicji parametrów radiatora chłodzącego, aby powrócić do optymalnego rozwiązania rozpraszania ciepła.
