Technologia Loop Heat Pipe

Wraz z szybkim rozwojem przemysłu elektronicznego komponenty elektroniczne są szeroko stosowane w wielu kluczowych dziedzinach i rozwijają się w kierunku dużej szybkości działania, miniaturyzacji i zwartości, a ich strumień cieplny jest coraz wyższy. Dlatego ogromne znaczenie ma badanie i rozwój elektronicznych urządzeń rozpraszających ciepło o zwartej konstrukcji, niezawodnej wydajności, elastycznej i wygodnej instalacji, wysokiej wydajności rozpraszania ciepła i łatwej konserwacji.

Loop Heat Pipe (LHP) to wydajne urządzenie do wymiany ciepła. Steruje przepływem płynu roboczego poprzez siłę kapilarną generowaną przez rdzeń ssący w parowniku i wykorzystuje proces przemiany fazowej płynu roboczego do wydajnego przenoszenia rurki cieplnej. W porównaniu z innymi tradycyjnymi rurkami cieplnymi, jego największą zaletą jest duża odległość wymiany ciepła i działanie antygrawitacyjne.

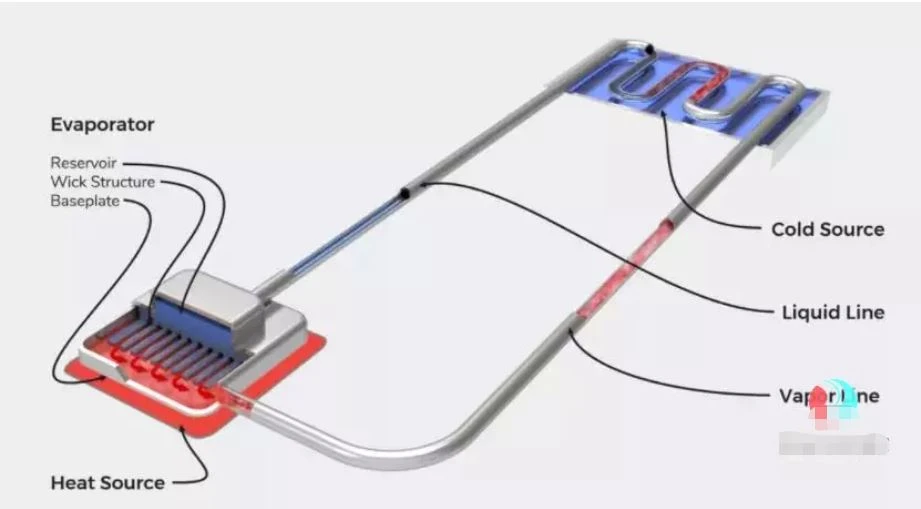

Typowa pętlowa rura cieplna składa się z parownika, skraplacza, zbiornika cieczy, rurociągu pary i rurociągu cieczy, który napędza cyrkulację płynu i kierunkowy transfer ciepła na duże odległości za pomocą siły kapilarnej.

Rura cieplna z pętlą ma zalety dużej odległości wymiany ciepła, zwartej konstrukcji, dużej zdolności rozpraszania ciepła, silnej antygrawitacji, dobrego bilansu cieplnego oraz wygodnej instalacji i układu. Jest szeroko stosowany w dziedzinie chłodzenia elektronicznego, zarządzania temperaturą baterii, diod LED o dużej mocy, odzyskiwania ciepła odpadowego, sprzętu lotniczego i wojskowego.

W ostatnich latach, gdy technologia 5G promująca rozpraszanie ciepła w sprzęcie elektronicznym o wysokim strumieniu ciepła staje przed poważnymi wyzwaniami, potencjał rozwojowy rurek cieplnych w dziedzinie elektronicznego rozpraszania ciepła został w pełni wykorzystany, a zakres ich zastosowania i głębokość gwałtownie się poprawiają.
