Konstrukcja radiatora termicznego dla urządzenia zasilającego o dużej mocy

Wraz z ciągłym rozwojem technologii elektronicznej wzrasta pobór mocy cieplnej urządzeń dużej mocy i zwiększa się strumień ciepła. Projekt rozpraszania ciepła produktów ma decydujący wpływ na niezawodność produktów.

W celu wykonania dobrego projektu termicznego dla urządzeń dużej mocy konieczne jest najpierw zrozumienie wskaźników sprawności cieplnej urządzeń energetycznych, a następnie poprzez dobór odpowiednich metod odprowadzania ciepła, prawidłowe zaprojektowanie kanału powietrznego oraz niezbędną analizę optymalizacyjną radiatora, wreszcie radiator termiczny jest instalowany w znormalizowany i prawidłowy sposób, aby osiągnąć najlepszy efekt termiczny.

1. Parametry wydajności cieplnej urządzeń:

Producent urządzenia poda temperaturę zgrzewania, formę opakowania, zakres temperatur pracy, graniczną temperaturę węzła urządzenia, wewnętrzny opór cieplny oraz inne informacje o urządzeniu, które są podstawą i przesłanką do projektowania odprowadzania ciepła.

2. Wybór sposobów chłodzenia:

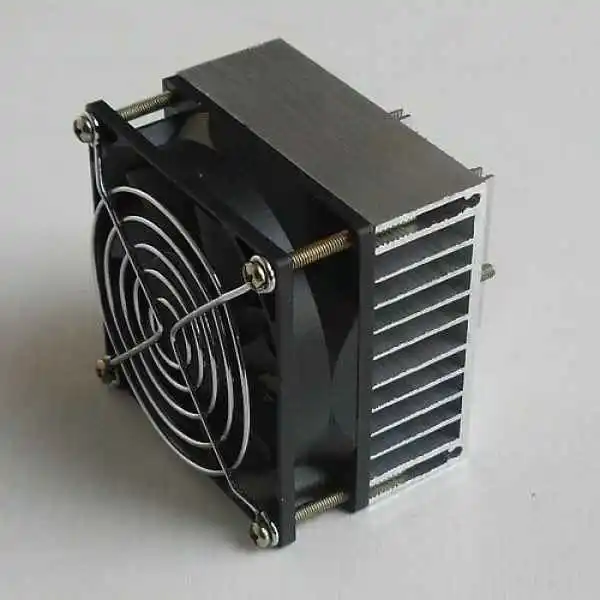

Wybór trybu chłodzenia systemu powinien w pełni uwzględniać zużycie energii grzewczej, wymagania dotyczące temperatury/objętości/wagi, stopień ochrony, funkcjonalność urządzenia chłodzącego, cenę i inne czynniki systemu, a na końcu wybrać najskuteczniejszy sposób chłodzenia, który jest najbardziej odpowiedni dla Twój produkt. Chłodzenie termiczne dzieli się głównie na chłodzenie naturalne i wymuszone chłodzenie powietrzem. Chłodzenie cieczą itp. Obecnie chłodzenie powietrzem jest nadal szeroko stosowane jako metoda chłodzenia. Poniższa tabela odzwierciedla zależność między gęstością przepływu ciepła a wzrostem temperatury przy różnych sposobach chłodzenia.

3. Optymalizacja radiatora:

Optymalizacja radiatora dla urządzeń zasilających o dużej mocy polega głównie na optymalizacji konstrukcji grubości podłoża radiatora, grubości żeber, odstępów, wysokości, obróbki powierzchni i innych parametrów. Dzięki ciągłemu postępowi technologii symulacji komputerowych możemy polegać na elektronicznym oprogramowaniu do analizy symulacji termicznej w celu optymalizacji grzejnika, a wyniki optymalizacji są dokładne i intuicyjne.

4. Prawidłowa instalacja:

Właściwa i rozsądna instalacja może zapewnić, że produkty termiczne dobrze spełniają swoją rolę i poprawiają ogólną niezawodność produktów. Wiemy, że w procesie instalacji radiatora chodzi głównie o to, aby komponenty miały dobry i wystarczający kontakt powierzchniowy z radiatorem - aby rezystancja termiczna styku między komponentami a radiatorem była jak najniższa.

Zarządzanie termiczne jest bardzo ważne w projektowaniu modułu mocy. Ponieważ urządzenie grzewcze i obudowa zasilacza nie są połączone w 100 procentach, szczelina powietrzna jest niewielka, a przewodność cieplna powietrza jest bardzo mała, tylko 0,02 w/m · K, więc ciepło z urządzenia grzewczego nie może być szybko przeniesione do obudowy zasilacza, co powoduje powolną wydajność rozpraszania ciepła modułu mocy.
